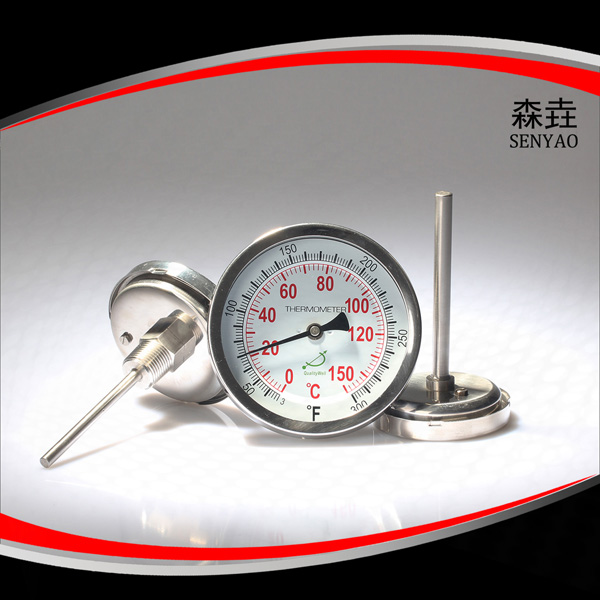

雙金屬溫度計是工業和日常生活中常用的測溫工具，其結構雖精密但功能明確，主要由以下核心部分組成：

一、感溫元件：雙金屬片

雙金屬片是溫度計的 “心臟”，由兩種熱膨脹系數不同的金屬（如銅合金與鎳合金）緊密貼合而成。當溫度變化時，兩種金屬因膨脹率差異產生彎曲變形，溫度越高，彎曲幅度越大。

結構設計：常見有螺旋型和直片型。螺旋型通過卷曲造型放大形變，靈敏度高，適合快速測溫；直片型配合杠桿機構，線性度好，適用于精密測量場景。

功能作用：將不可見的溫度變化轉化為機械位移，驅動指針轉動或信號輸出。

二、保護套管：守護核心的 “外殼”

保護套管包裹雙金屬片，起到隔離介質、防腐蝕、抗沖擊的作用，確保內部元件安全。

環境適配：根據使用場景分為通用型（耐常規環境）、防腐型（適應酸堿介質）、高溫型（耐受極端溫度）等，表面可能經過耐磨處理。

安裝接口：套管一端通常有螺紋或法蘭接口，便于固定在管道、設備上，確保感溫元件與被測介質充分接觸。

三、機械傳動系統：放大與顯示

1、齒輪組

雙金屬片的微小形變通過多級齒輪組放大，驅動指針轉動。齒輪組經過精密設計，傳動比可達數十倍，確保指針能清晰指示溫度變化。

2、指針與表盤

指針：由輕質材料制成，末端指向刻度，部分型號指針帶夜光涂層，便于暗處讀數。

表盤：刻度盤標注溫度單位（℃/℉），刻度線清晰，重要數值加粗或顏色區分，方便快速讀取。

四、環境防護組件：應對復雜工況

1、密封裝置

表頭與套管連接處采用橡膠密封圈，防止水汽、粉塵進入內部，防護等級可達 IP65 以上，適應潮濕、粉塵環境。

2、抗震設計

部分型號內置硅油阻尼或橡膠減震器，減少振動對指針的干擾，確保在壓縮機、機床等振動場景下穩定工作。

五、擴展功能模塊（可選）

1、電接點報警：當溫度超過設定值時，觸發開關信號報警，適用于需要安全監控的場景（如鍋爐、儲罐）。

2、智能升級：部分型號集成電子模塊，支持 4-20mA 信號輸出或無線通信，可遠程監控溫度數據，適配工業自動化系統。

總結：雙金屬溫度計通過雙金屬片感知溫度、齒輪組傳遞信號、保護組件應對環境挑戰，形成了從感知到顯示的完整功能鏈。其模塊化設計使其能靈活適配化工、食品、能源等多種場景，成為可靠的測溫工具。如需了解具體型號配置，可根據使用環境（溫度、介質、振動等）選擇對應功能的產品。
